Innovative Innenkühlung für Submicron-Auflösungs-Röntgenröhre reduziert Brennfleckwanderung um mehr als 90%

18. Juni 2014
X-RAY_WorX_XWT-190-TCNF

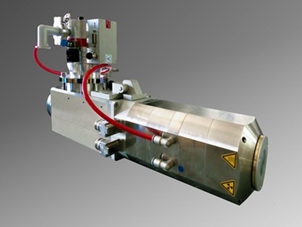

Mikrofokus-Röntgenröhre XWT-160-TCNF

X-RAY WorX hat eine innovative Innenkühlung für Mikrofokus-Transmissionsröhren der neuen Produktlinie TCNF entwickelt. Durch die neue Technologie wird die Wanderung des Brennflecks im Vergleich zur bisher verwendeten Außenkühlung um mehr als 90% reduziert.

Mikrofokus-Transmissionsröhren der neuen Produktlinie TCNF werden vor allem für die höchstauflösende Computertomographie (CT) mit Auflösungen kleiner als einem Mikrometer (µm) eingesetzt. Typische Anwendungsfelder sind z. B. die Forschung- und Entwicklung sowie die Halbleiterindustrie. Um detailreiche und scharfe hochauflösende Schnittbilder zu erhalten, ist es extrem wichtig, dass die Brennfleckposition während der Aufnahme stabil bleibt. Im Vergleich zu Röntgenröhren ohne Kühlung konnte X-RAY WorX bereits mit der zuvor entwickelten Außenkühlung deutlich verbesserte Ergebnisse liefern. Die neue Innen-kühlung reduziert die thermisch bedingte Brennfleckwanderung nun um weitere 90%.

Technisch ist die Innenkühlung durch Kühlkanäle in den Spulen der Elektronenoptik gelöst. Ein aktiver Kühler hält das Kühlmedium auf einer konstanten Temperatur. Bei Auflösungen von weniger als 1 µm ist die Brennfleckwanderung damit so gut wie nicht mehr messbar. Tests unter Laborbedingungen zeigen eine Brennfleckwanderung von weniger als einem Mikrometer über eine Zeit von vier Stunden. Der Aufbau wurde für einen vibrationsfreien Test optimiert. Die Röntgenröhre wurde bei 100kV, 2,6 Watt Targetleistung und ca. 0,8 µm Auflösung betrieben.

Darüber hinaus werden die TCNF-Röntgenröhren mit dem neuen High Resolution Diamond Target ausgestattet, welches eine kontinuierliche Stabilität der Targetoberfläche bei Langzeit-CT-Aufnahmen sicherstellt.

Mit der Innenkühlung und dem High Resolution Diamond Target ist die Produktlinie TCNF die perfekte Lösung für die höchstauflösende Computertomographie, wenn eine hoch-stabile Brennfleckposition und Langzeitstabilität während der Aufnahme gefordert sind. X-RAY WorX bietet die TCNF-Röntgenröhren mit Beschleunigungsspannung von 100kV bzw. 160kV an.
